L'ottimizzazione del design del dado per un estruso di fogli è un aspetto critico del processo di produzione del foglio di plastica. Come fornitore di estrusori di fogli, comprendiamo il significato di un dado ben progettato nel raggiungere fogli di plastica coerenti e coerenti di alta qualità. In questo blog, esploreremo i fattori chiave e le strategie per ottimizzare il design del dado per migliorare le prestazioni dell'estrusore del foglio.
Comprendere le basi del design del dado
Il dado è una componente cruciale di un estrusore di foglio, responsabile della formazione della plastica fusa in un foglio continuo dello spessore e della larghezza desiderati. Una matrice ben progettata garantisce una distribuzione del flusso uniforme, una caduta di pressione minima e un'eccellente finitura superficiale del foglio estruso. I tipi primari di stampi utilizzati nell'estrusione del foglio includono stampi piatti e matrici circolari, con stampi piatti più comunemente usati per produrre fogli di plastica piatta.
Il design del dado prevede diversi elementi chiave, tra cui il labbro, la varietà e l'area terrestre. Il labbro da daina determina lo spessore del foglio estruso, mentre il collettore distribuisce uniformemente la plastica fusa attraverso la larghezza della matrice. L'area terrestre fornisce una superficie liscia per il flusso di plastica, garantendo uno spessore costante della scheda.
Fattori chiave che influenzano il design del dado
Proprietà materiali
Le proprietà del materiale plastico estruso svolgono un ruolo significativo nel design del dado. Diverse materie plastiche hanno viscosità diverse, portate di fusione e proprietà termiche, che possono influire sul comportamento di flusso della plastica fusa attraverso la matrice. Ad esempio, le materie plastiche ad alta viscosità richiedono un design da dado con una grandezza più grande e area terrestre per garantire un'adeguata distribuzione del flusso, mentre le materie plastiche a bassa viscosità possono richiedere un design da dapi più snello per prevenire un flusso eccessivo e uno spessore irregolare.
Spessore e larghezza del foglio
Lo spessore e la larghezza desiderati del foglio estruso influenzano anche il design del dado. I fogli più spessi richiedono un'apertura di labbra più ampia e un design più robusto per garantire un flusso uniforme e prevenire il rilassamento. Allo stesso modo, i fogli più ampi richiedono un collettore più ampio e un sistema di distribuzione del flusso più preciso per mantenere uno spessore coerente attraverso l'intera larghezza del foglio.
Velocità di produzione
La velocità di produzione dell'estrusore del foglio è un altro fattore importante da considerare nella progettazione del dado. Velocità di produzione più elevate richiedono un design da dado in grado di gestire un volume maggiore di plastica fusa senza causare una caduta di pressione eccessiva o un flusso irregolare. Ciò può comportare l'aumento delle dimensioni della varietà e dell'area terrestre, nonché ottimizzare i canali di flusso per ridurre al minimo la resistenza.
Finitura superficiale
La finitura superficiale del foglio estruso è anche influenzata dal design del dado. Una superficie di stampo liscia e lucida può aiutare a ridurre l'attrito e prevenire la formazione di difetti superficiali, come strisce o graffi. Inoltre, il design del dado dovrebbe ridurre al minimo la presenza di bordi o angoli affilati, che possono causare concentrazioni di stress e portare a imperfezioni di superficie.
Strategie per ottimizzare il design del dado
Analisi della fluidodinamica computazionale (CFD)
L'analisi CFD è uno strumento potente per ottimizzare il design del dado. Simulando il flusso di plastica fusa attraverso la matrice, l'analisi CFD può fornire preziose informazioni sul comportamento del flusso, la distribuzione della pressione e il profilo di temperatura all'interno della matrice. Queste informazioni possono essere utilizzate per identificare potenziali aree di miglioramento, come squilibri di flusso o regioni ad alta pressione, e per ottimizzare di conseguenza il design del dado.
Muori la regolazione delle labbra
Il labbro da dado è una componente critica del dado, in quanto determina lo spessore del foglio estruso. La regolazione del labbro del dado può aiutare a compensare le variazioni delle proprietà del materiale, della velocità di produzione o di altri fattori che possono influire sullo spessore del foglio. Molte stampi moderni sono dotati di labbra regolabili, che consentono un controllo preciso dello spessore del foglio.
Ottimizzazione del design a molteplici
Il collettore è responsabile della distribuzione uniforme della plastica fusa attraverso la larghezza del dado. L'ottimizzazione del design del collettore può aiutare a migliorare la distribuzione del flusso e ridurre la caduta di pressione. Ciò può comportare l'utilizzo di un design multi-channel, che divide la plastica fusa in più flussi e li distribuisce uniformemente attraverso la larghezza della matrice. Inoltre, il collettore dovrebbe essere progettato per ridurre al minimo la presenza di zone morte o aree a basso flusso, che possono causare accumulo di materiale e spessore irregolare.
Progettazione di area terrestre
L'area terrestre fornisce una superficie liscia per il flusso di plastica, garantendo uno spessore costante della scheda. L'ottimizzazione della progettazione dell'area terrestre può aiutare a ridurre l'attrito e migliorare la finitura superficiale del foglio estruso. Ciò può comportare l'uso di un'area terrestre lucida o rivestita, oltre a ottimizzare la lunghezza e la forma dell'area terrestre per ridurre al minimo la resistenza.
Muore il controllo della temperatura
Il mantenimento di una temperatura di matrice costante è essenziale per garantire un flusso uniforme e prevenire il degrado del materiale. Il controllo della temperatura del dado può essere ottenuto attraverso l'uso di sistemi di riscaldamento o raffreddamento, come riscaldatori elettrici o giacche raffreddate ad acqua. Inoltre, il design del dado dovrebbe includere l'isolamento termico per ridurre al minimo la perdita di calore e garantire un profilo di temperatura stabile.
Casi di studio: ottimizzazione della progettazione del dado per diverse applicazioni
Estrusione del foglio acrilico
I fogli acrilici sono ampiamente utilizzati in una varietà di applicazioni, tra cui segnaletica, display e vetri architettonici. L'estrusione di fogli acrilici richiede un design da dado in grado di gestire l'elevata viscosità e la bassa portata del materiale acrilico. Usando l'analisi CFD, siamo stati in grado di ottimizzare il design del dado per unLinea di estrusione del foglio acrilico PMMA Foglio di foglio di plastica, con conseguente distribuzione di flusso più uniforme e un significativo miglioramento della finitura superficiale dei fogli estrusi.
Estrusione della lamiera per animali domestici

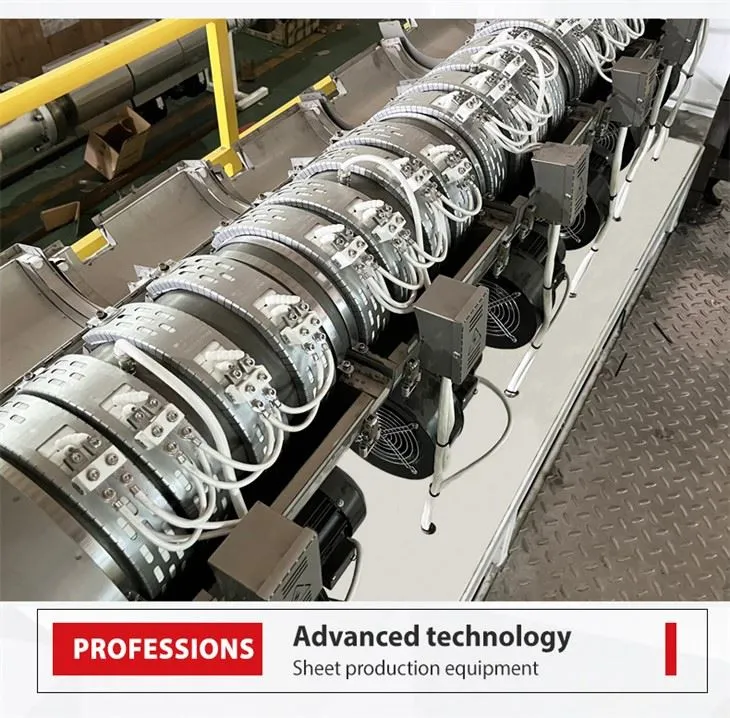

I fogli di animali domestici sono comunemente usati nel settore dell'imballaggio, grazie alle loro eccellenti proprietà meccaniche e trasparenza. L'estrusione di fogli di animali richiede un design da dado in grado di gestire le alte velocità di produzione e le rigide tolleranze di spessore. Ottimizzando il design del collettore e usando un labbro da dado regolabile, siamo stati in grado di migliorare la distribuzione del flusso e il controllo dello spessore di ALinea di produzione di estrusione della lamiera per animali domestici a vite singola, risultando in un prodotto di qualità superiore e una maggiore efficienza di produzione.
Coppa di blister
Le tazze di blister sono ampiamente utilizzate per l'imballaggio di alimenti, prodotti farmaceutici e altri prodotti. La produzione di blister coppe richiede un design da dado in grado di produrre tazze con una forma e uno spessore costanti. Ottimizzando il design del dado per un fileCoppa di blister completamente automatica che produce macchina per creazione di tazze di plastica usa e getta, siamo stati in grado di migliorare la qualità della coppa e ridurre il tasso di rottami, con conseguenti significativi risparmi sui costi per il cliente.
Conclusione
L'ottimizzazione del design del dado per un estruso di fogli è un processo complesso che richiede una comprensione approfondita delle proprietà del materiale, delle specifiche del foglio e dei requisiti di produzione. Considerando i fattori chiave che incidono sulla progettazione del dado e implementando le strategie delineate in questo blog, è possibile migliorare le prestazioni dell'estrusore del foglio e produrre fogli di plastica coerenti di alta qualità.
Come fornitore di estrusori di fogli, abbiamo una vasta esperienza nella progettazione e ottimizzazione delle stampi per una vasta gamma di applicazioni. Il nostro team di esperti può lavorare con te per sviluppare un design da dapi personalizzato che soddisfi i tuoi requisiti specifici e ti aiuta a raggiungere i tuoi obiettivi di produzione. Se sei interessato a saperne di più sulle nostre macchine per estruso di fogli o ottimizzando il design del dado, ti preghiamo di contattarci per programmare una consulenza.
Riferimenti
- Beckmann, W. (2013). L'estrusione muore per materie plastiche e gomma: calcoli di progettazione e ingegneria. Hanser Publishers.
- Tadmor, Z., & Gogos, CG (2006). Principi di elaborazione dei polimeri. John Wiley & Sons.
- Trono, JL (2008). Termoforming. Hanser Publishers.
